Cisco - Initialisation (mode console)

Difficulté : Intermédiaire. Notions : connexion port console, CLI, cisco.

I. Introduction

Le paramétrage initial peux se faire en mode web.

voir : Cisco - Initialisation (mode web)

Mais parfois, il peut être préférable de le faire en CLI pour poursuivre directement avec la suite de la configuration et gagner du temps.

voir : Cisco - Se connecter au port console

II. Initialisation

Astuce : les commandes sur cisco peuvent être abrégées. Par exemple la commande 'configure' peut être écrite 'conf'. Ou encore 'switchport trunk allowed vlan 10' peut se noter 'sw tr all vlan 10'.

Sur le même mode, le nom des interfaces peux être abbrégé : 'GigabitEthernet 1' deviens par exemple 'ge 1'.

Attention : Il est à noter que tous les changement sont appliqués sur la configuration courrante. Pour les appliquer définitivement, il faut les sauvegarder avec la commande suivante. Sans cela, toutes les modifications seront perdues au redémarrage.

copy running-config startup-config

2.1 Entrer en mode configuration

Pour passer en mode de configuration, entrer la commande :

configure terminal

ou

conf t

2.1.1 changer le nom du switch

Utiliser la commande suivante :

hostname <nomDuSwitch>

2.1.2 Activer le mot de passe pour l'authentification web et console

Utiliser la commande suivante :

enable password <MotDePasse>

2.1.3 Définir le domaine

Utiliser la commande suivante :

no ip domain lookup
ip domain name <Domain.Ext>

III. Paramétrage supplémentaire

3.1 Paramétrer le NTP

Pour définir les paramètres NTP, utiliser les commandes suivantes :

clock timezone J +1
clock summer-time web recurring eu
no clock source sntp
sntp server <serveurDeTemps> poll

Cisco - Initialisation (mode web)

Difficulté : Novice. Notions : cisco, switch, web.

I. Introduction

Cette procédure à pour but de voir l'initialisation du switch cisco Small business en mode web à travers l'assistant d'initialisation.

Prérequis : disposer d'un outil permettant de scanner les plages IP ou détecter le cisco.

Il est aussi possible de récupérer l'adresse en mode console avec la commande :

show ip interface

II. Initialisation

2.1 Se connecter en web

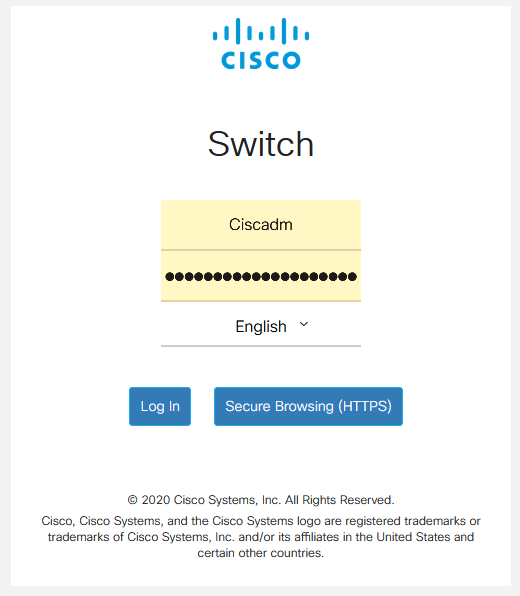

Se connecter sur le cisco via le navigateur web.

Par défaut, le username est 'cisco' et le mot de passe 'cisco'

2.2 Lancer l'assistant

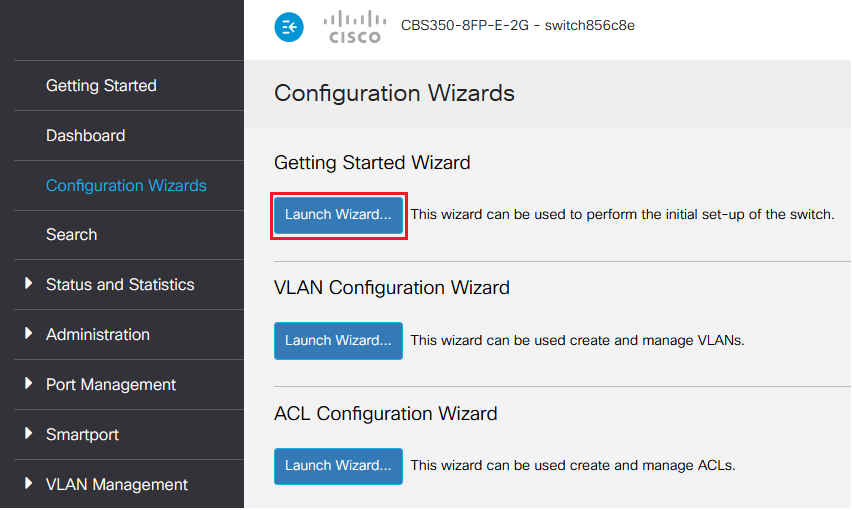

Aller dans le menu "Configuration wizards" et exécuter : Getting Started Wizard

Faire :

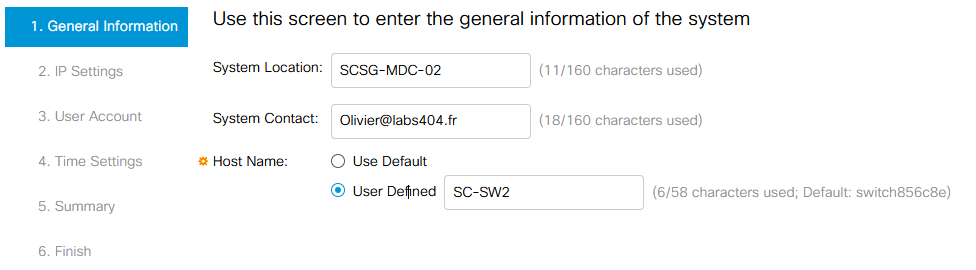

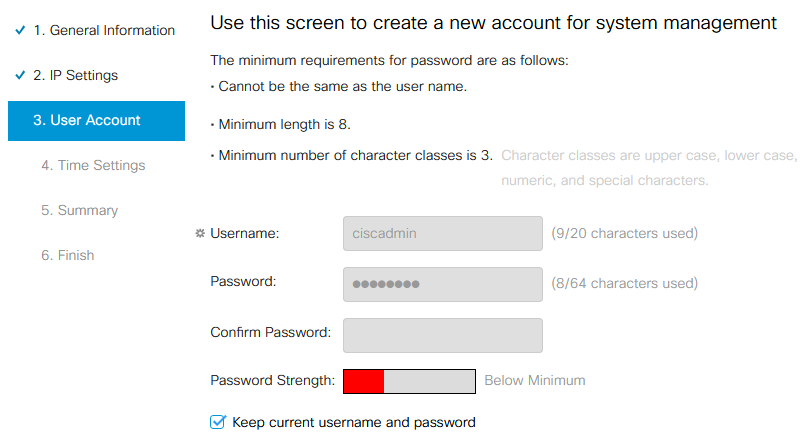

Remplir les champs demandés et faire 'Next'.

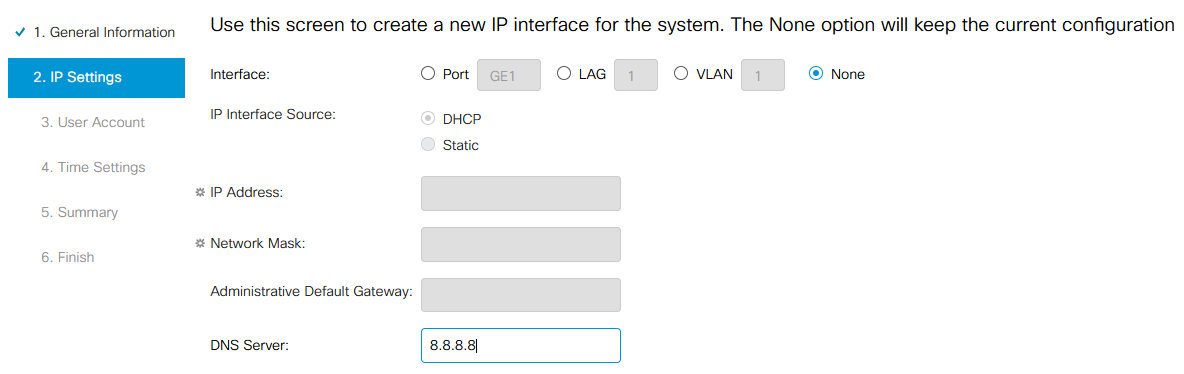

Remplir les champs demandés et faire 'Next'.

Laisser les choix par défaut et faire 'Next'.

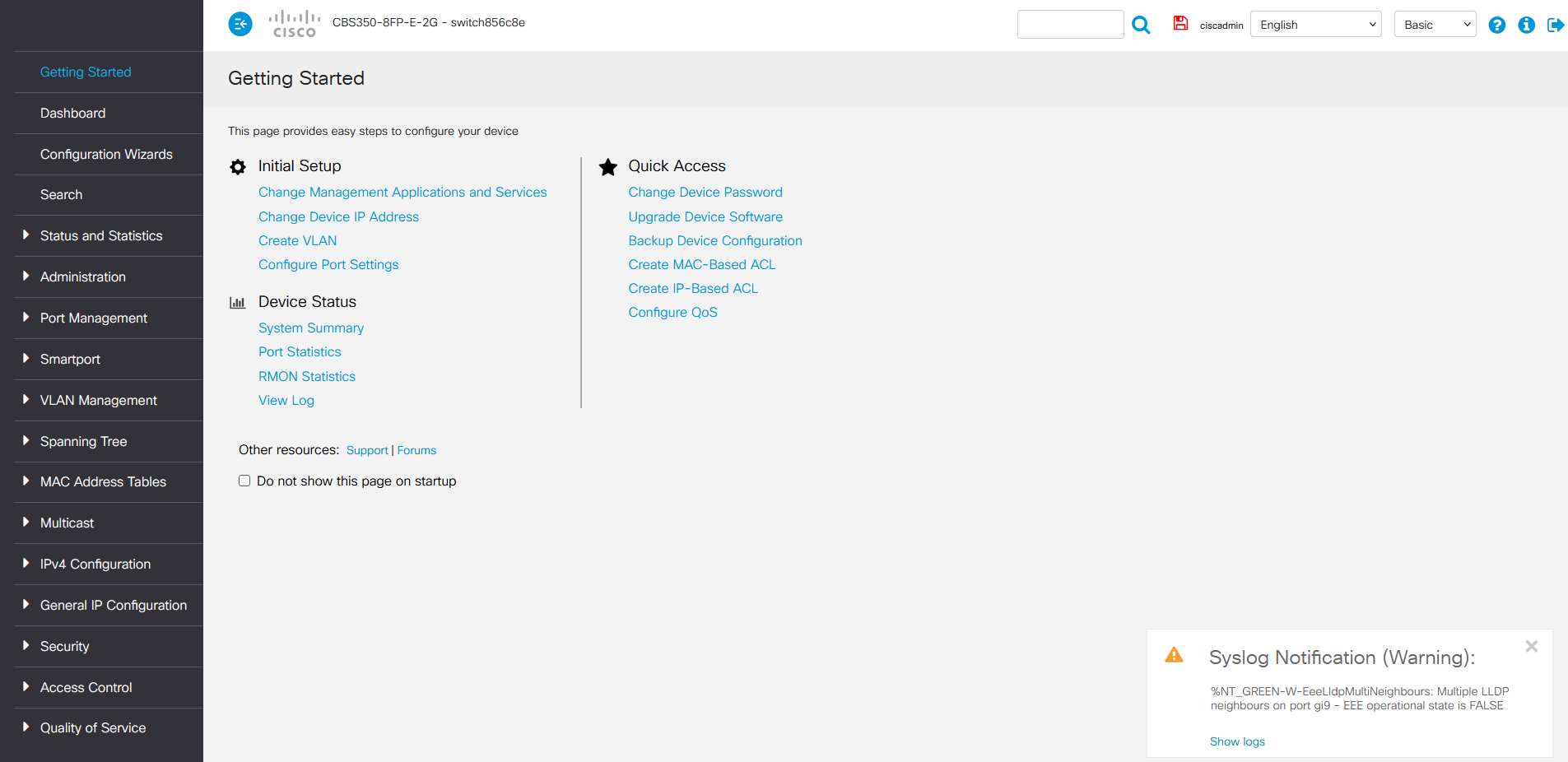

Cliquer sur :

III. Paramétrage de base

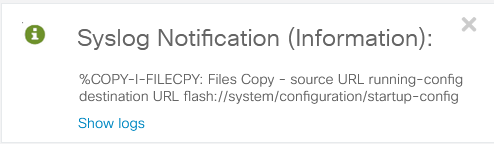

Attention : Il est à noter que tous les changement sont appliqués sur la configuration courrante. Pour les appliquer définitivement, il faut les sauvegarder avec l'icône en haut à gauche. Sans cela, toutes les modifications seront perdues au redémarrage.

3.1 Régler le temps

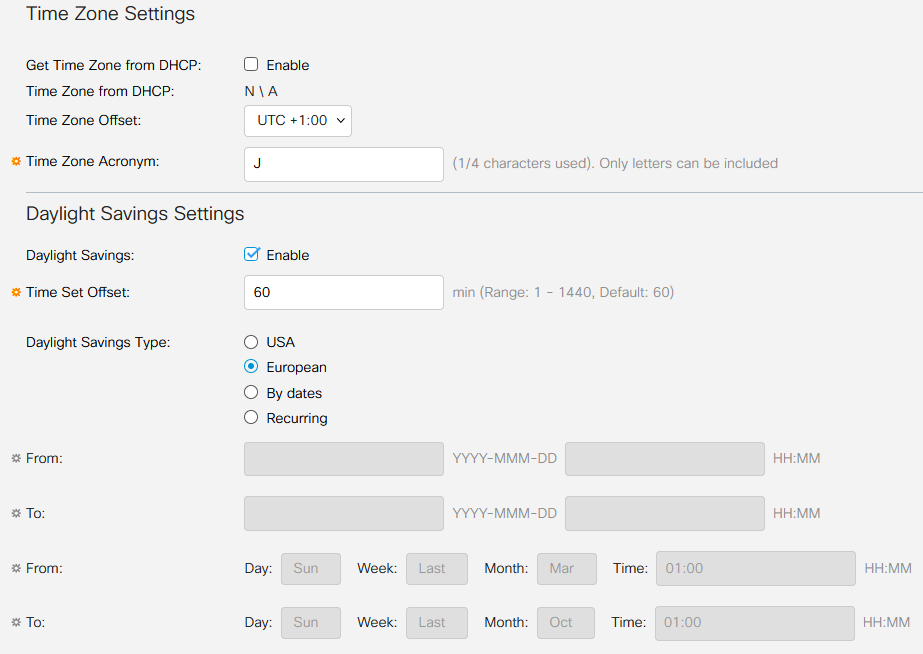

Dans le menu "Administration --> Time Settings --> System Time",
passer le 'Time Zone Offset' a 'UTC+1', cocher la case 'Daylight Savings' puis choisir le 'Daylight Saving Type' 'European'

cliquer sur :

Cisco - Mise à jour de firmware

Difficulté : Intermédiaire Notions : Firmware, switch, cisco

I. Introduction

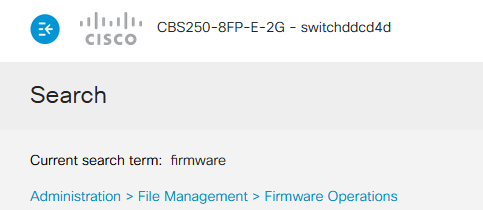

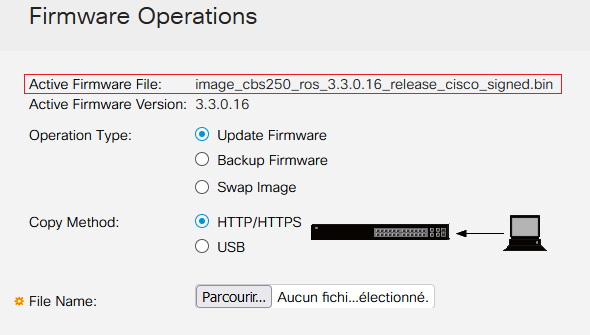

Cette procédure vise à expliquer le déroulement d'une mise à jour de firmware cisco small business en mode console et en mode web.

II. Préparation

Le firmware peut être téléchargé ici : https://www.cisco.com/c/en/us/support/index.html

Pour se connecter en mode console, voir : Cisco - Se connecter au port console

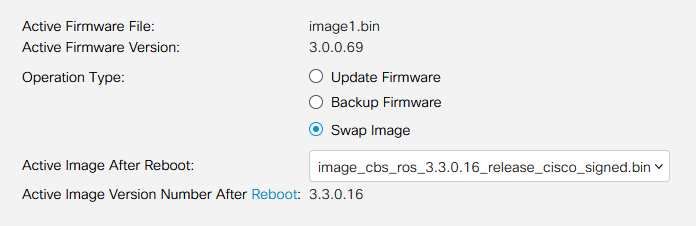

III. Mettre à jour le firmware

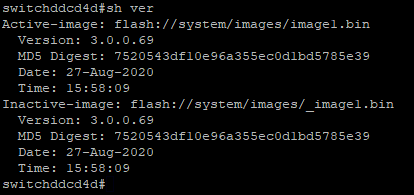

sh ver

boot system tftp://<ip>/<rep>/<imageName>.bin

reload

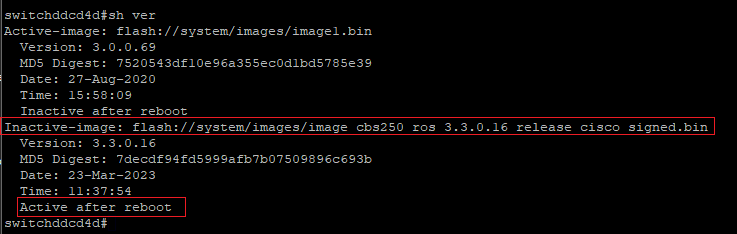

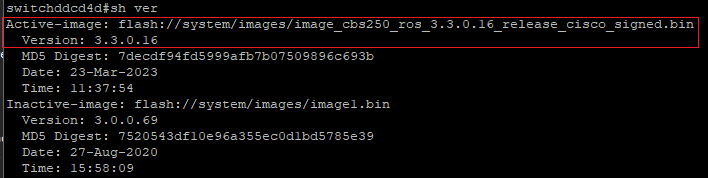

sh ver

Cisco - Port mirroring

Difficulté : Intermédiaire Notions : connexion ssh, console, CLI, Putty, wireshark.

I. Introduction

Cette procédure à pour but d’expliquer comment mettre en place un mirroring de port. Cela peut être utile à des fins de diagnostic.

Télécharger putty : Download PuTTY - Latest

Télécharger wireshark : Download Wireshark

II. Paramétrage en CLI

2.1 Création du port mirrorring

Prérequis : un pc avec putty et un câble console.

Plus d'informations : Cisco - Se connecter au port console

Attention : utiliser un port libre pour la destination du mirrorring car celui-ci va perdre sa configuration.

Se connecter au switch en SSH ou en console.

Entrer les commandes suivantes :

Configure terminal
Monitor session <id> source <interface|vlan> <GE|lagg> <number> <tx|rx|both>
monitor session <id> destination interface GE <number>

Exemple1 : mirrorer le trafic entrant et sortant du port 21 (source) sur le port 23 (destination) dans la session 1.

• monitor session 1 source interface GE 21 both

• monitor session 1 destination interface GE 23

Exemple2 : mirrorer le traffic entrant sur le vlan 10 (source) sur le port 23 (destination) dans la session 1.

• monitor session 1 source vlan 10 rx

• monitor session 1 destination interface GE 23

2.2 Utilisation du port mirrorring

Connecter un PC équipé de Wireshark sur le port de destination (dans l’exemple, le 23).

Lancer Wireshark et effectuer l’analyse.

Plus d'informations : Wireshark - Installation et utilisation

Pour voir les sessions actives :

show monitor session

2.3 Terminer le port mirrorring

Pour mettre fin à la session de port mirrorring, utiliser les commandes suivantes :

configure terminal
no monitor session <id> source <interface|vlan> <GE|lagg> <number> <tx|rx|both>
no monitor session <id> destination interface GE <number>

Exemple1 : cesser de mirrorer le trafic entrant et sortant du port 21 (source) sur le port 23 (destination) dans la session 1.

• no monitor session 1 source interface GE 21 both

• no monitor session 1 destination interface GE 23

Exemple2 : cesser de mirrorer le traffic entrant sur le vlan 10 (source) sur le port 23 (destination) dans la session 1.

• no monitor session 1 source vlan 10 rx

• no monitor session 1 destination interface GE 23

Cisco - Réinitialiser en mode usine

Difficulté : Novice Notions :  harware, cisco, réinitialisation, http, ssh, console, putty.

I. Introduction

Cette procédure à pour but d’expliquer comment réinitialiser un switch cisco en mode usine. Aussi appelé Factory reset.

Télécharger Putty : Download PuTTY - Latest

II. Réinitialisation

2.1 En mode web

Prérequis : Un PC avec un navigateur web.

Attention : selon le modèle ou la marque, les informations ci-dessous peuvent varier. Consulter le manuel utilisateur de l'équipement pour avoir les paramètres correspondant.

Se connecter à l’interface web du switch.

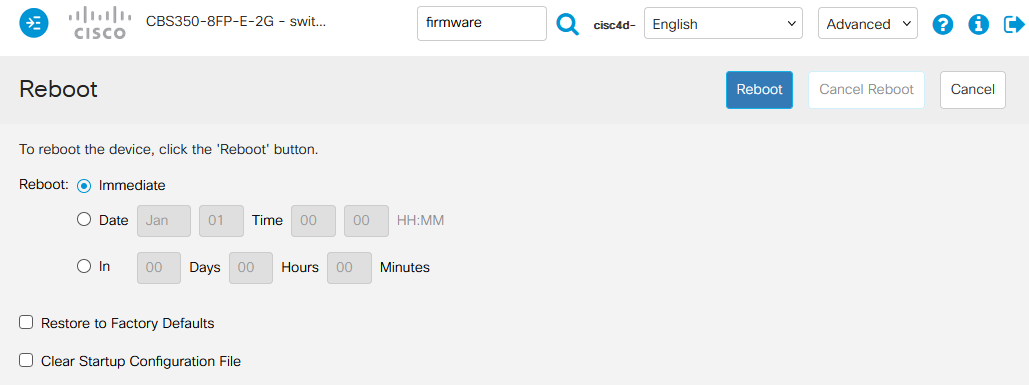

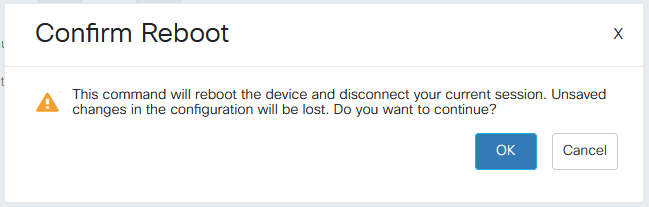

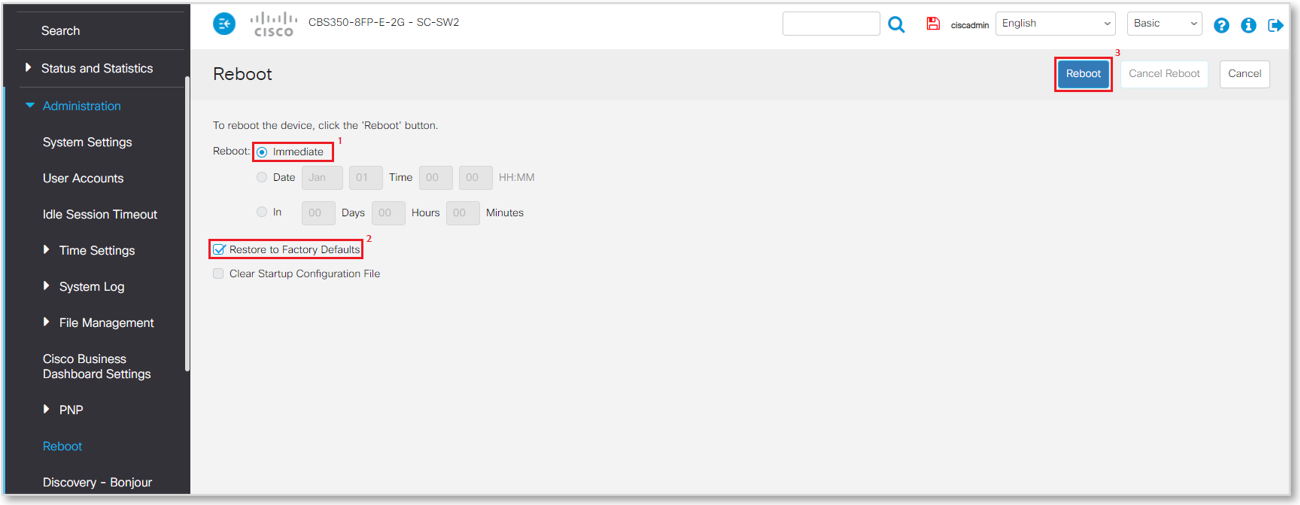

Dans le menu “Administration → Reboot”, cocher la case ‘Restore to factory defaults' et choisir l’option ‘Immediate’ pour le redémarrage. Puis cliquer sur ‘Reboot’.

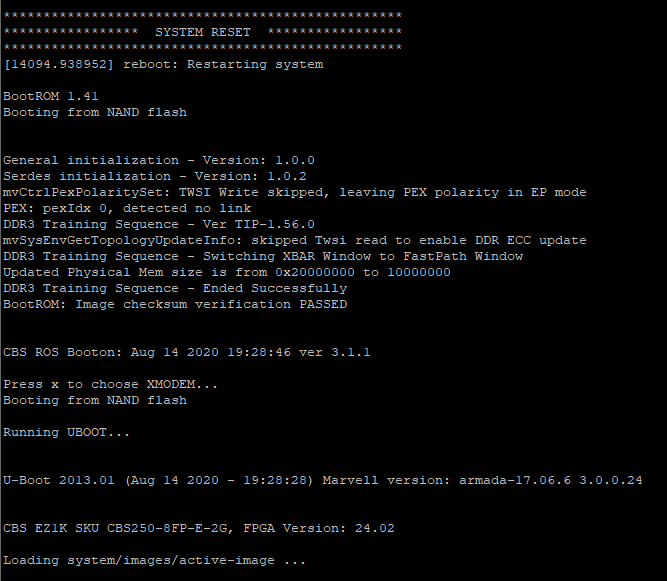

Le switch redémarre et si l’on est connecté, le message suivant est visible.

2.2 En mode console ou SSH

Prérequis : Putty et un câble console cisco. voir : Cisco - Se connecter au port console

Se connecter en SSH ou au port console et s’authentifier.

Entrer les commandes suivantes :

Delete startup-config
reload

Puis valider avec 'Y'.

Le processus s’enclenche.

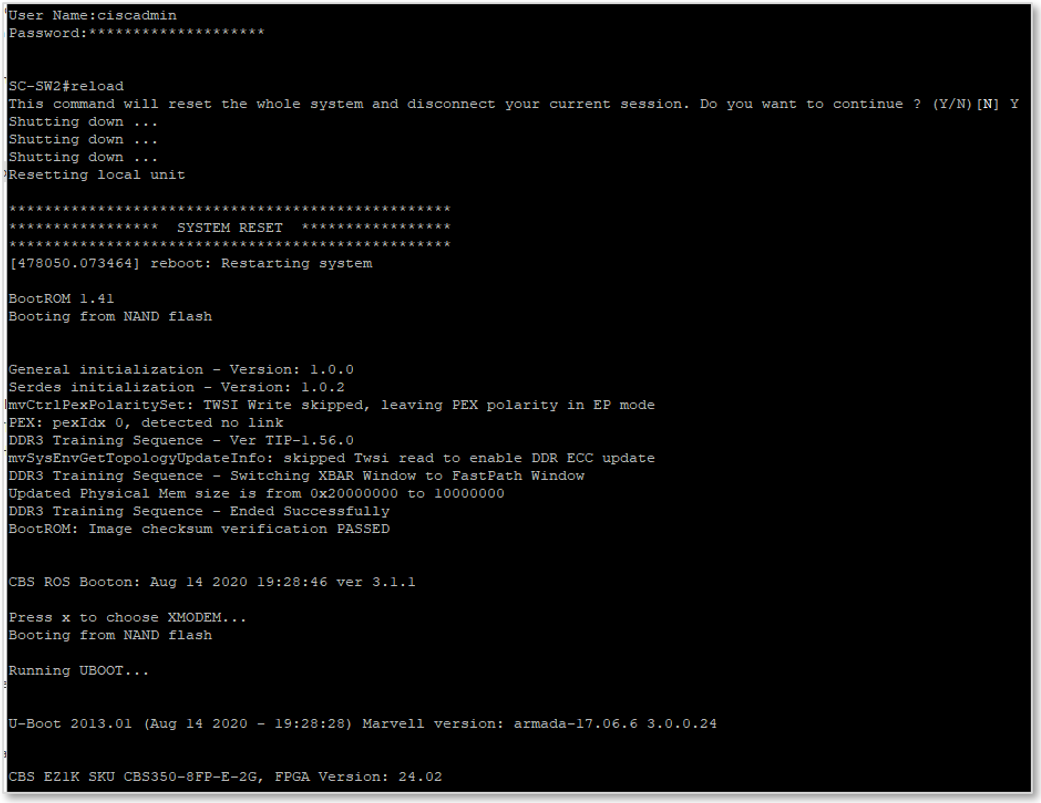

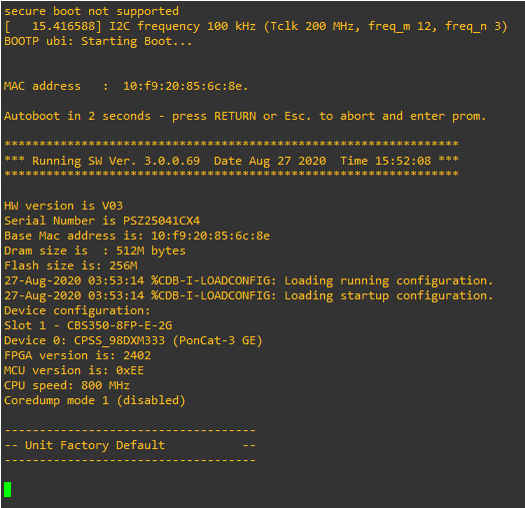

Le switch redémarre et si l’on est connecté, le message suivant est visible.

2.3 En mode matériel

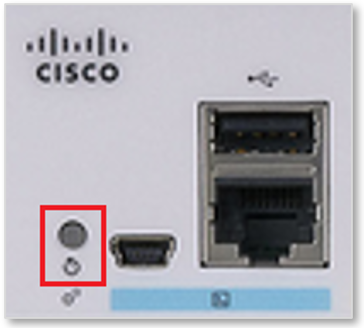

Presser le bouton reset pendant 10 secondes

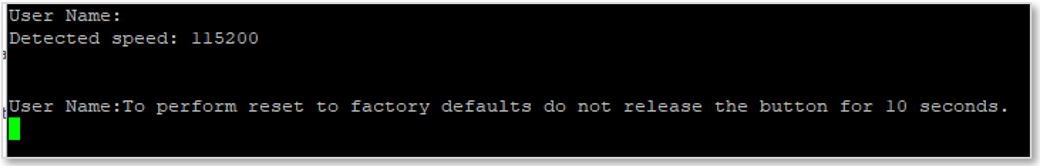

Si l’on est connecté, le message suivant s’affiche.

Le switch redémarre et si l’on est connecté, le message suivant est visible.

Cisco - Se connecter au port console

Difficulté : Novice Notions : Connectique port console, Paramétrage port série, Gestionnaire de périphérique.

I.Introduction

Cette procédure à pour but de décrire la connexion en port console sur un switch Cisco. Que cela soit pour faire une initialisation ou une manipulation directement sur l’équipement.

Prérequis : le logiciel Putty, un câble console compatible cisco.

Télécharger Putty : Download PuTTY - Latest

II. Connexion en port console

Brancher le câble console sur le port console correspondant du switch puis sur le PC.

Après la détection de celui-ci, il faut se rendre dans le gestionnaire de périphérique pour savoir quel port COM a été attribué.

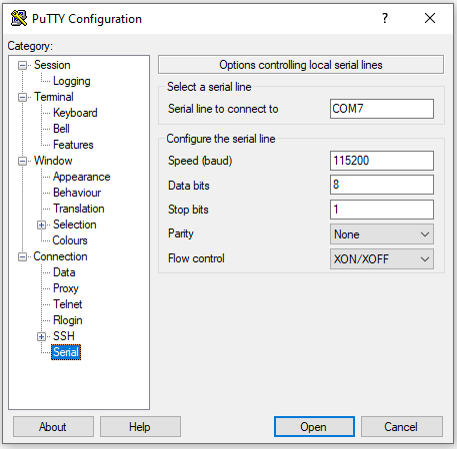

Lancer Putty et établir la connexion avec les paramètres suivants :

• Port : COM7

• Speed : 115200

• Data bits : 8

• Stop Bits : 1

• Parity : none

• Flow Control : Xon / Xoff

Attention : Selon le modèle ou la marque, les informations ci-dessus peuvent varier. Consulter le manuel utilisateur de l'équipement pour avoir les paramètres correspondant.

Établir la connexion.

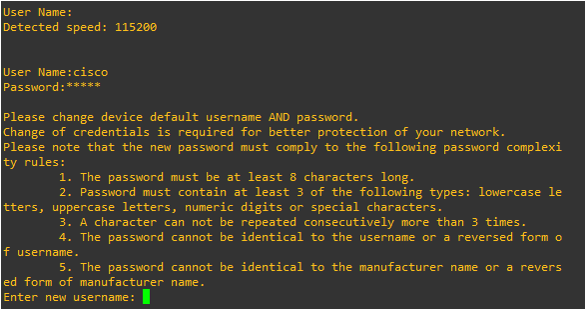

Le login et mot de passe par défaut est : cisco / cisco

Entrer ensuite le nouveau username et changer le mot de passe.

Le switch est prêt à être utilisé.
