Fiche TP - PacketTracer - Révisions 1

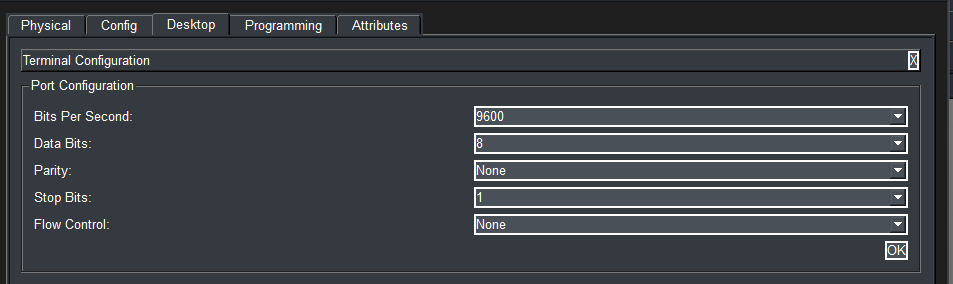

# Passer en mode privilège
enable

# Passer en mode configuration ( fonctionne aussi avec 'conf t')
configure terminal

# Paramétrer le hostname, le domaine, la timezone et l'heure.
hostname ST1-SW01
ip domain-name lab.local
clock timezone CET 1

# Sortir du mode configuration
exit
clock set hh:mm:ss mois jour année


# Sauvegarder la configuration
copy running-config startup-config

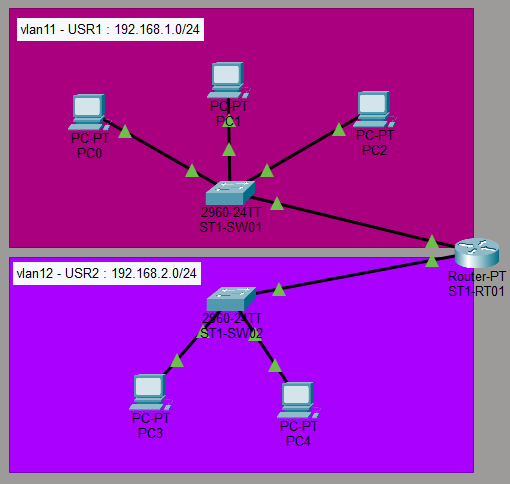

# Passer en mode privilèges
enable
# Passer en mode configuration ( fonctionne aussi avec 'conf t')
configure terminal

# Paramétrer le hostname, le domaine, la timezone et l'heure.
hostname ST1-RT01
ip domain-name lab.local
clock timezone CET 1
exit
clock set hh:mm:ss mois jour année

conf t

#Configurer les interface réseaux et adresses IP
interface GigabitEthernet 1/0
ip address 192.168.1.254 255.255.255.0
no shutdown
exit

interface GigabitEthernet 2/0
ip address 192.168.2.254 255.255.255.0
no shutdown
exit

# Sortir du mode configuration
exit

# Sauvegarder la configuration
copy running-config startup-config

Un VLAN (Virtual Local Area Network) est un domaine de broadcast logique créé au sein d’un réseau local, permettant de segmenter un même switch physique en plusieurs réseaux virtuels indépendants. Cette segmentation se fait à la couche 2 du modèle OSI (couche Liaison de données).

Cela permet notamment d'améliorer la sécurité en séparant les réseaux et d'en optimiser le fonctionnement en réduisant les domaines de collision.

Lorsque des VLANs doivent traverser un lien entre switches (trunk), on utilise le VLAN tagging, défini par la norme IEEE 802.1Q.

Le switch ajoute dans la trame Ethernet un champ de 4 octets contenant :

• Tag Protocol Identifier (TPID) : identifie qu’il s’agit d’une trame VLAN
• Tag Control Information (TCI), qui inclut :

• VLAN ID (12 bits) → identifie le VLAN (0–4095, dont 1–4094 utilisables)
• Priority Code Point (PCP) → priorité (QoS)
• DEI → indication de congestion

Ce tag permet aux équipements réseau de savoir à quel VLAN appartient la trame lorsqu’elle circule sur un lien partagé.

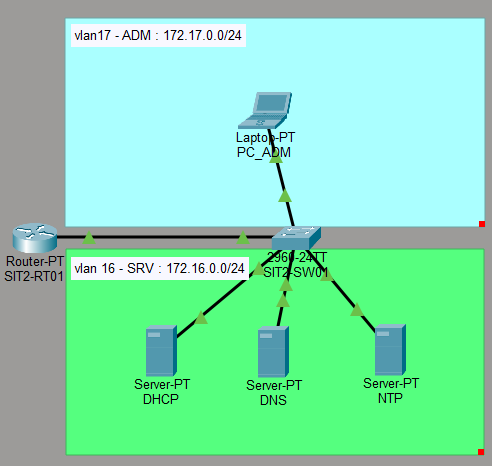

# Entrer en mode privilège
enable

# Entre en mode configuration
conf t

# Créer les VLAN
vlan 16
name server
exit

vlan 17
name admin
exit

# Attribuer les port dans les vlan
interface FastEthernet 0/1
switchport mode access
switchport access vlan 17
exit

interface range FastEthernet 0/2 - 4
switchport mode access
switchport access vlan 16
exit

# Créer le trunk
interface GigabitEthernet 0/1
switchport mode trunk
switchport trunk allowed vlan 16,17
switchport trunk native vlan 1
exit

# Sortir du mode configuration
exit

# Sauvegarder la conf
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Activer l'interface
interface GigabitEthernet 1/0
no shut
exit

# Créer les sous-interfaces VLAN virtuelles et les binder sur l'interface physique
interface GigabitEthernet 1/0.1
encapsulation dot1Q 16
ip address 172.16.0.254 255.255.255.0
no shut
exit

interface GigabitEthernet 1/0.2
encapsulation dot1Q 17
ip address 172.17.0.254 255.255.255.0
no shut
exit

# sortir du mode configuration
exit

# Sauvegarder la conf
copy running-config stratup-config

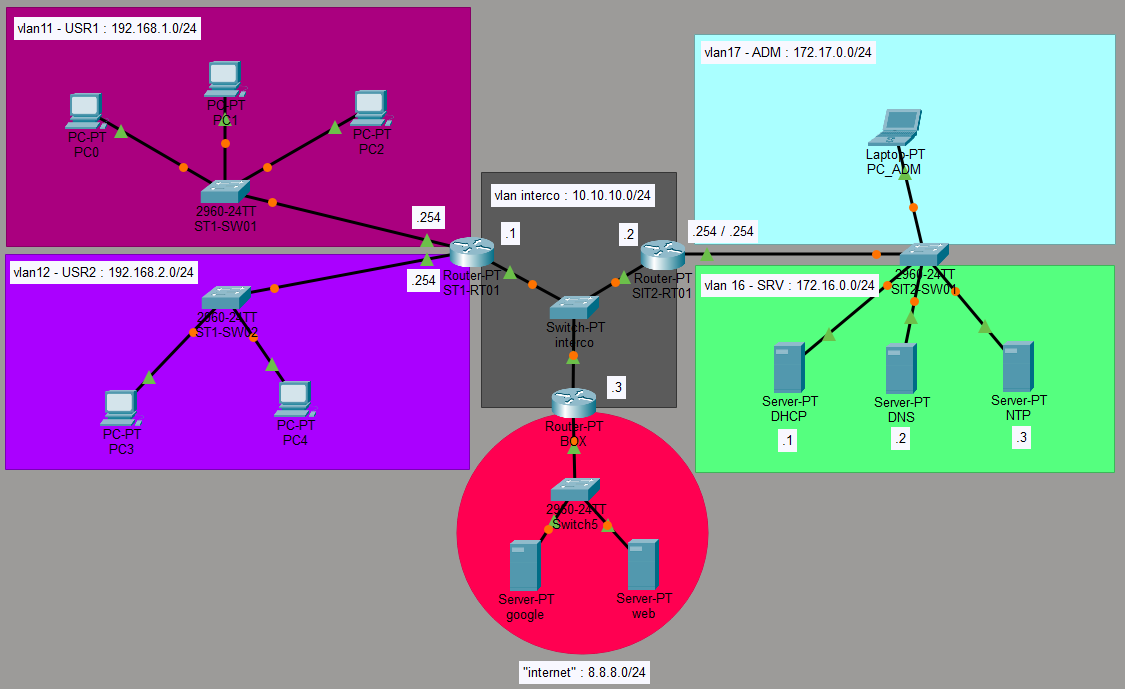

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Paramétrage interface interco
interface GigabitEthernet 0/0
ip address 10.10.10.1 255.255.255.0
no shut
exit

# Remplir la table de routage
ip route 172.16.0.0 255.255.255.0 10.10.10.2
ip route 172.17.0.0 255.255.255.0 10.10.10.2
ip route 0.0.0.0 0.0.0.0 10.10.10.3
exit

# Sauvegarder la conf
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Paramétrage interface interco
interface GigabitEthernet 0/0
ip address 10.10.10.2 255.255.255.0
no shut
exit

# Remplir la table de routage
ip route 192.168.1.0 255.255.255.0 10.10.10.1
ip route 192.168.2.0 255.255.255.0 10.10.10.1
ip route 0.0.0.0 0.0.0.0 10.10.10.3
exit

# Sauvegarder la conf
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Paramétrage interface interco

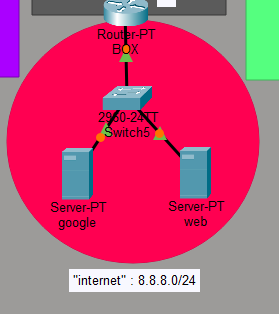

interface GigabitEthernet 0/0
ip address 10.10.10.3 255.255.255.0
no shut
exit

interface GigabitEthernet 0/1
ip address 8.8.8.1 255.255.255.0
no shut
exit

# Remplir la table de routage
ip route 192.168.1.0 255.255.255.0 10.10.10.1
ip route 192.168.2.0 255.255.255.0 10.10.10.1
ip route 172.16.0.0 255.255.255.0 10.10.10.2
ip route 172.17.0.0 255.255.255.0 10.10.10.2
exit

# Sauvegarder la conf
copy running-config startup-config

Le NAT (Network Address Translation) est un mécanisme permettant de traduire des adresses IP privées en adresses IP publiques (et inversement) lors du passage d’un routeur. Il agit principalement à la couche 3 du modèle OSI (couche Réseau).

Cela permet d'économiser les adresses IP publiques, masquer la topologie interne du réseau (masquerading) et faciliter la modification ultérieure des plans d'adressages internes.

Il y a 3 types de NAT :

• NAT statique : 1 ip privée = 1 ip publique (NAT 1:1)
• NAT dynamique : un pool d'adresses publiques est attribué dynamiquement
• PAT (Port Address Translation) : plusieurs ip privées = 1 ip publique sur des ports de sortie différents (sockets)

Le PAT, parfois appelé NAT surcharge (overload), est une extension du NAT permettant à plusieurs hôtes privés de partager une seule adresse IP publique.

Le routeur translate non seulement l'ip privée en IP publique, mais également le port source.

Ainsi chaque flux sortant est identifié par in socket (couple ip/port) qui permet de maintenir une table de correspondance interne.

Le PAT à 3 avantages :

• Economie d'adresses publiques encore plus importante
• Fonctionne peut importe le nombre d'hôtes sortants
• Transparent pour les utilisateurs

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Définir les interfaces internes et externes

interface GigabitEthernet 0/0
ip nat inside
exit

interface GigabitEthernet 1/0
ip nat outside
exit

# Créer le pool d'adresses (ici une seule car PAT et pas NAT)
ip nat pool OUTips 8.8.8.1 8.8.8.1 netmask 255.255.255.0

# Créer les ACL
access-list 10 permit 172.16.0.0 0.0.0.255
access-list 10 permit 172.17.0.0 0.0.0.255
access-list 10 permit 192.168.1.0 0.0.0.255
access-list 10 permit 192.168.2.0 0.0.0.255

# Appliquer le PAT (ajout de overload pour passer en PAT et pas en NAT)
ip nat inside source list 10 pool OUTips overload

# Sortir de la conf
exit

# Sauvegarder la conf
copy running-config startup-config

# Entrer en mode privilèle
enable

# Entrer en mode configuration
conf t

# Définir les pools dhcp
ip dhcp pool CLI1
network 192.168.1.0 255.255.255.0
default-router 192.168.1.254
dns-server 172.16.0.2
domain-name lab.local
exit

ip dhcp pool CLI2
network 192.168.2.0 255.255.255.0
default-router 192.168.2.254
dns-server 172.16.0.2
domain-name lab.local
exit

# Définir les plages d'exclusions
ip dhcp excluded-address 192.168.1.21 192.168.1.254
ip dhcp excluded-address 192.168.2.21 192.168.2.254

# Sortir du mode config
exit

# sauvegarder la conf
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Activer le relai DHCP
interface GigabitEthernet 1/0.2
ip helper-address 172.16.0.1
exit

# Sortir du mode config
exit

# sauvegarder les modifs
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# créer l'utilisateur SSH
username admin privilege 15 password <motdepasse>

# Générer les clé
crypto key generate rsa general-keys modulus 512

# Configurer la ligne SSH
line vty 0 15
login local
transport input ssh
ip ssh version 2
end

# Ecrire la configuration de la ligne
write

# Chiffrer les mots de passe
service password-encryption

# Sortir du mode config
exit

# Enregistrer la conf
copy running-config startup-config

Info : Il existe 4 types de bannières : MODT (message apparaissant avant la connexion pour indiquer une maintenance ou autre...), Login (apparaissant à la connexion), Exec (message apparaissant après la connexion).

Ici, il s'agit d'ajouter une Login banner qui sera affichée au moment de la connexion SSH.

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Mettre en place la banière (les # font partie de la commande)
banner login #
Vous vous connectez sur un équipement de la companie lab.local
Toutes les tentatives de connexions sont enregistrées et tracées.
Si vous accédez à cet equipement par erreur, merci de vous déconnecter.
#

# Sortir du mode configuration
exit

# Enregistrer la configuration
copy runnin-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Entrer en mode de configuration sur l'interface sur laquelle le PC admin est branché
interface FastEthernet 0/1

# Activer la protection MAC
switchport port-security

# Deux possibilités : apprendre les adresses une par une manuellement
# switchport port-security mac-address <MACduPC>
# ou lancer une phase d'apprentissage
switchport port-security mac-address sticky

Le port rentre en mode apprentissage, la prochaine MAC qui se connectera sera mémorisée et fixée dans la table ARP du port.

Pour lister les MAC sur un port :  show mac-address-table

Une fois la MAC apprise, choisir l'action à appliquer :

• shutdown : éteinds le port (nécessite une action manuelle pour le restart)
• protect : ignore le trafic provenant de la MAC non autorisée mais laisse le port allumé
• restrict : idem que protect, mais logue les évènement, incrémente le compteur de violation et peut envoyer une trap snmp.

Pour cela, re-entrer dans la configuration de l'interface et ajouter :

# Verouiller l'apprentissage et appliquer les actions de sécu
switchport port-security violation shutdown
exit

# quitter le mode config.
exit

# Enregistrer la conf
copy running-config startup-config

A posteriori, il sera possible de vérifier les statuts et les compteurs de violations avec

show port-security interface FastEthernet 0/1

Pour augmenter le nombre d'adresses mémorisées par port, entrer en mode configuration de l'interface puis :

switchport port-security maximum <nbAdresseMax>

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Créer un utilisateur
user admin privilege 15 secret <MotDePasse>

# Configurer l'authentification sur la console
line console 0
login local
end

# Sortir du mode configuration
exit

# Sauvegarder la conf.
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Activer le secret Enable
enable secret <MotDePasse>

# Quitter le mode configuration
exit

# Sauvegarder la conf.
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Créer les ACL
ip access-list extended SSH
permit tcp 172.17.0.0 0.0.0.255 any eq 22
deny tcp any any eq 22
exit

# Ajout des acl dans la conf SSH
line vty 0 15
access-class SSH in
exit

# Quitter le mode configuration
exit

# Enregistrer la conf.
copy running-config startup-config

# Entrer en mode privilège
enable

# Entrer en mode configuration
conf t

# Créer les ACL
ip access-list extended ADMIN
permit ip 172.17.0.0 0.0.0.255 any
deny ip any 172.17.0.0 0.0.0.255
permit any any
exit

# Appliquer les ACL
interface GigabitEthernet 1/0
ip access-group ADMIN in
exit

# Sortir du mode configuration
exit

# Sauvegarder la conf.
copy running-config stratup-config
