Réseau - sockets
 |
Difficulté : Débutant Notions : adressage IP, port, modèle OSI, protocoles réseaux. |
I. Introduction
Prérequis : Connaître les notions de modèle OSI et l'adressage IP (à minima V4).
Lorsqu'une machine veut utiliser un protocole pour envoyer ou recevoir des informations sur un réseau, elle va devoir ouvrir un canal de communication.
Comme la machine peut ouvrir plusieurs canaux de communication à la fois, elle va avoir besoin de pouvoir identifier quel canal est utilisé pour quelle communication.
II. Principes du socket
2.1 Définition
En réseau, un socket est un couple d'adresse ip / port basés sur un protocole, permettant d'envoyer ou recevoir des données à travers un réseau informatique.
Il y a 3 choses qui identifient un socket sur le réseau :
- Adresse IP : l'adresse IP avec laquelle la machine initie la communication.
- Port source : le port source qu'elle va dédier à la communication (selon le protocole, celui-ci peut être fixe, compris dans une plage ou défini aléatoirement).
- Protocole : Le protocole utilisé dans la communication.
Pour la machine, un socket se présente comme suit : <ip machine>:<port>.
Par exemple : 192.168.1.10:250458 (TCP)
Il existe trois types de socket, basé sur le protocole utilisé (TCP, UDP, Raw) :
| Type | Description | Utilisation type |
| Stream Socket (TCP) | Fiable et orienté connexion. | navigation web, messagerie, etc... |
| Datagram Socket (UDP) | Plus rapide mais pas de contrôle | streaming vidéo, VoIP, jeux en ligne, etc... |
| RAW Socket | Accès direct aux couches basses | Diagnostics réseaux, protocoles personnalisés, etc... |
2.1 Limitations
Un socket ne peut être attribué qu'a un seul canal de communication à la fois, donc si la machine veut en ouvrir plusieurs, elle devra utiliser plusieurs sockets différents.
Selon les protocoles utilisés et leurs limitations ou paramétrage, elle ne pourra en ouvrir qu'un nombre simultané limité. Voire un seul.
2.3 Attribution des sockets
Un socket ne peut être attribué qu'a un seul canal de communication à la fois, donc si la machine veut en ouvrir plusieurs, elle devra utiliser plusieurs sockets différents.
Selon les protocoles utilisés et leurs limitations ou paramétrage, elle ne pourra en ouvrir qu'un nombre simultané limité. Voire un seul.
III. Socket client et socket serveur
3.1 Côté serveur
Côté serveur, le socket d'écoute est fixé par le protocole.
Il peut s'agir d'un port fixe : par exemple le 53(UDP/TCP) pour le DNS ou le 123 (UDP) pour le NTP.
Une plage de port : 3478 - 3481 (Microsoft TEAMS)
Souvent, un port unique fait office de point d'entrée et un répartiteur écoutant sur ce port, redirige le client sur un port destination spécifique de la plage.
3.1 Côté client
Côté client, il s'agit le plus souvent d'un port source dynamique
Sauf fonctionnement spécifique, la plage de port pour un socket côté client s’étend de 49152 - 65535 conformément à ce qui est prévus dans les catégories de ports.
IV. Opérations de diagnostics
4.1 Visualiser les sockets utilisés.
4.1.2 Sur windows
Utiliser les commandes suivantes :

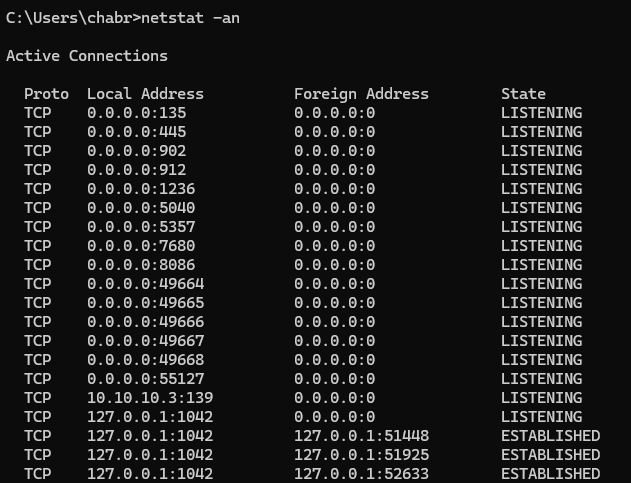

netstat -an
Pour plus de détails :
netstat -anobLister seulement les ports en écoutes :
netstat -anob | findstr LISTENING4.1.2 Sur linux
Utiliser les commandes suivantes :
netstat
Lister seulement les ports en écoutes :
netstat -tunlp
Lister depuis les processus :
lsof -nP -iTCP -sTCP:LISTEN
